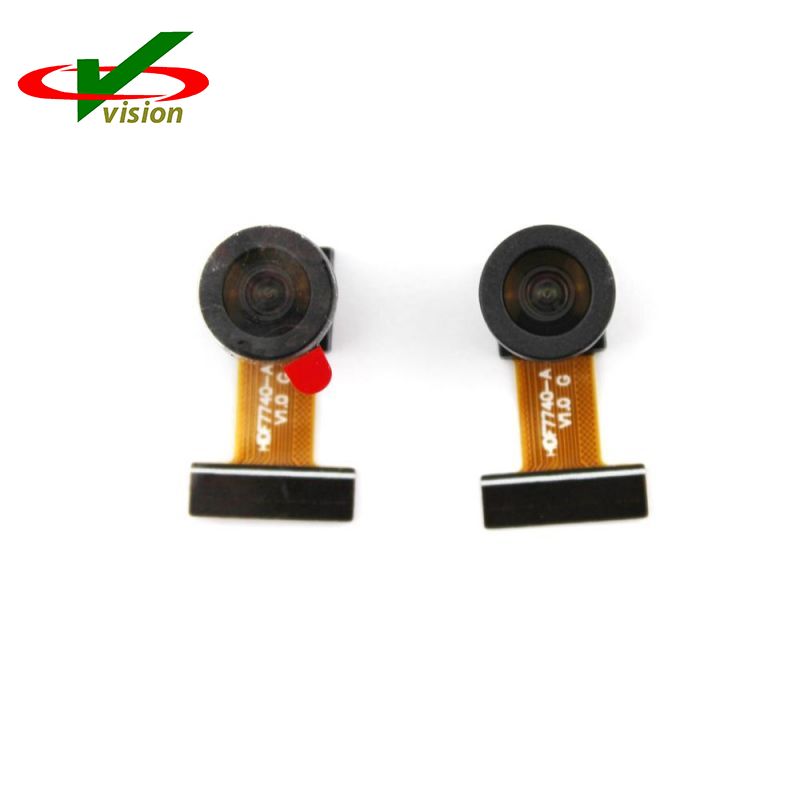

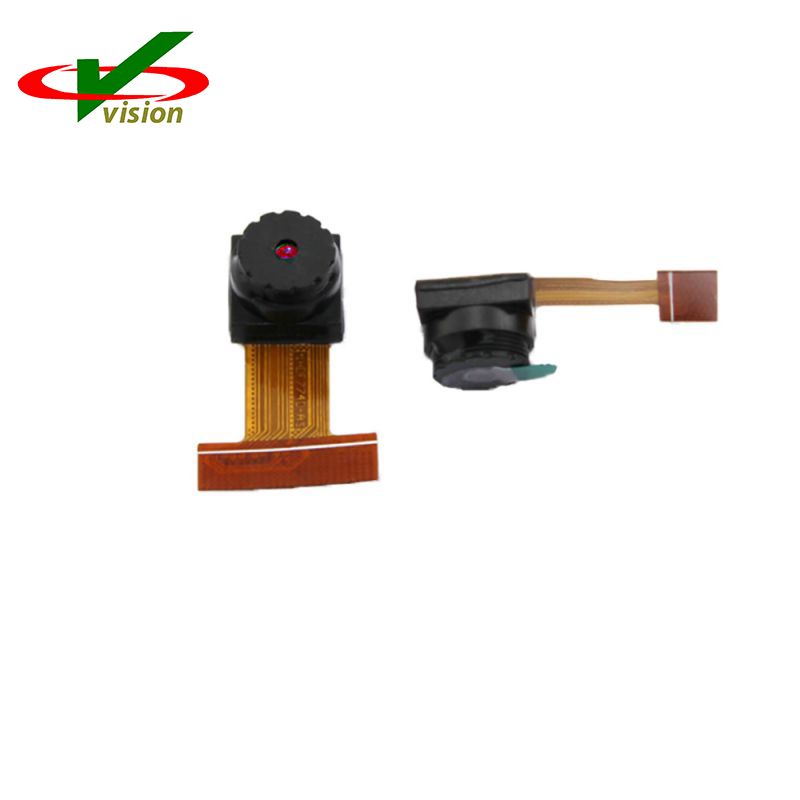

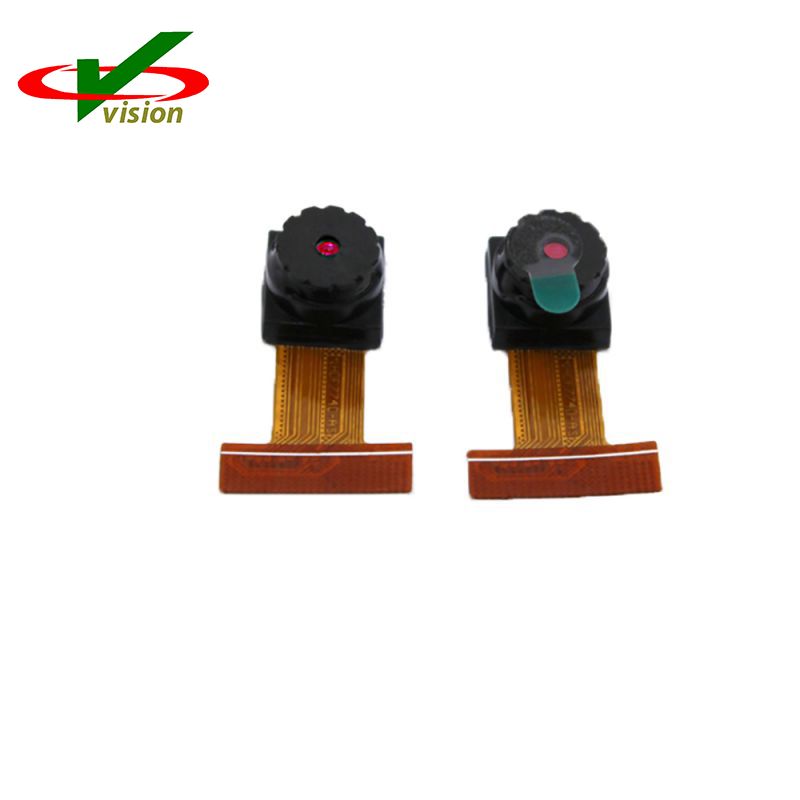

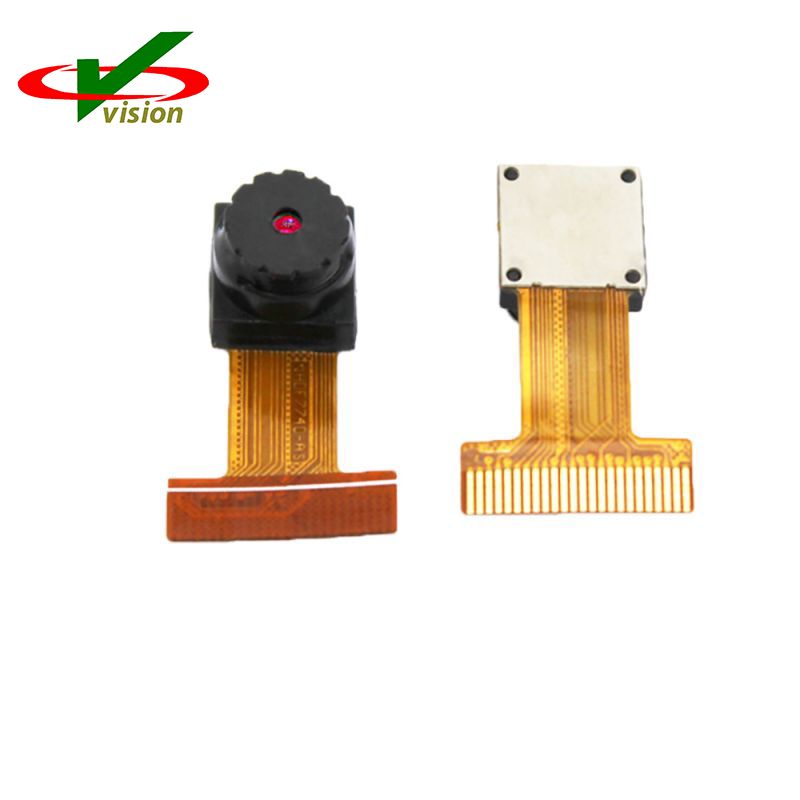

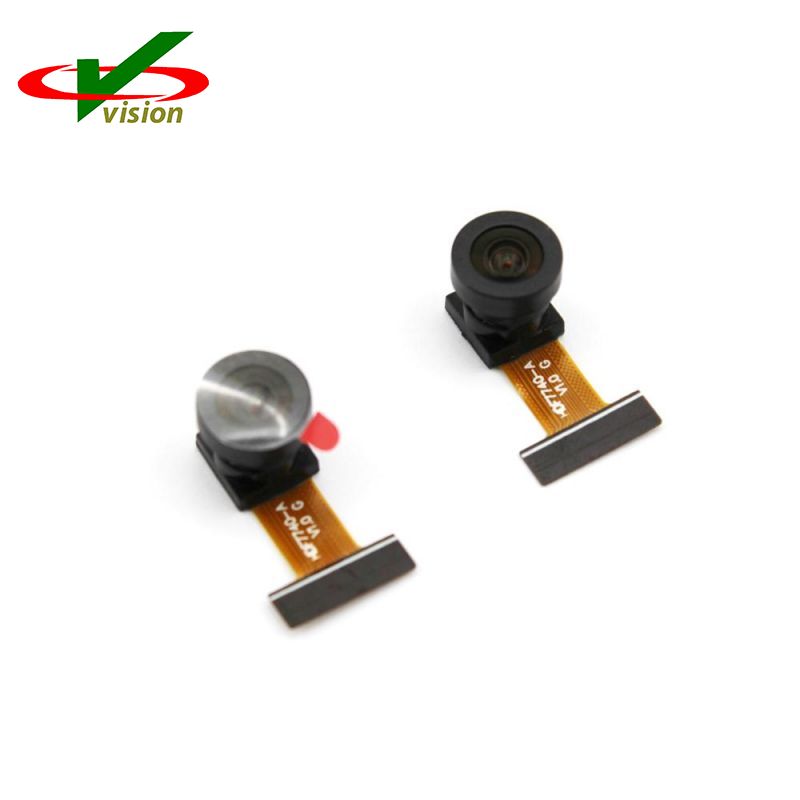

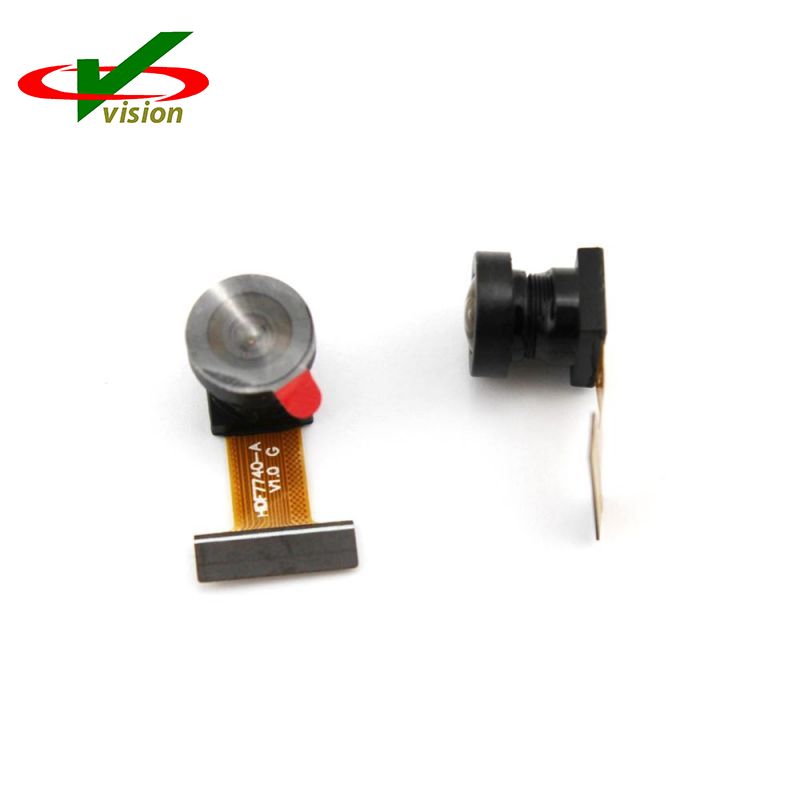

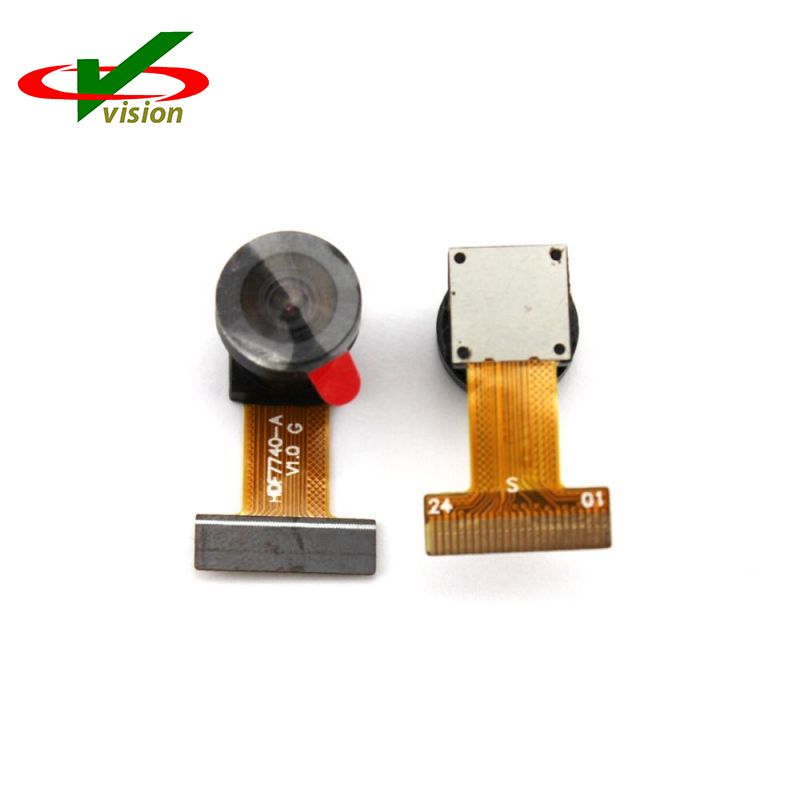

De kleine CMOS VGA OV7740 cameramodulesensor is een laag vermogen, zeer gevoelige VGA CMOS-beeldsensor die de volledige functionaliteit van een VGA-camera met één chip biedt in een klein formaat.
De kleine CMOS VGA OV7740 cameramodule kan werken met 60 frames per seconde (fps) in VGA-resolutie en 120 fps in QVGA-resolutie met volledige gebruikerscontrole over beeldkwaliteit, opmaak en uitvoergegevensoverdracht.
Kleine CMOS VGA OV7740-cameramodule ondersteunt een parallelle digitale videopoort en biedt full-frame, sub-sampled, windowed of geschaalde 8-bit/10-bit RAW RGB- en 8-bit YUV-beelden.
1. ondersteuning voor uitvoerformaten: RAW RGB en YUV
2. ondersteuning voor beeldformaten: VGA, QVGA, CIF en elk kleiner formaat
3. ondersteuning voor annulering van zwarte zon
4. ondersteuning voor interne en externe framesynchronisatie
5. standaard SCCB seriële interface
6. digitale videopoort (DVP) parallelle uitgangsinterface
7. ingebed eenmalig programmeerbaar (OTP) geheugen
8. Op de chip ingebouwde fasevergrendelingslus (PLL) ingebedde 1,5 V-regelaar voor kern
Arraygrootte: 656 x 488
Stroomvoorziening:
kern: 1,5 VDC ± 5%
analoog: 3,3V ± 5%
I/O: 1,7 ~ 3,47 V
Temperatuurbereik: in bedrijf: -30° C tot 70°C
Stabiel beeld: 0° C tot 50° C
Uitvoerformaat: – 8-/10-bit onbewerkte RGB-gegevens – 8-bit YUV
Lensgrootte: 1/5"
Ingangsklokfrequentie: 6 ~ 27 MHz
Maximale beeldoverdrachtsnelheid:
VGA (640x480): 60 fps
QVGA (320 x 240): 120 fps
gevoeligheid: 6800 mV/(Lux-sec)
Maximaal belichtingsinterval: 502 x tROW
Pixelgrootte: 4,2 μm x 4,2 μm
Beeldgebied: 2755,2 μm x 2049,6 μm
Afmetingen verpakking: 4185μmx4345μm
Plaats van herkomst | Guangdong China (Vasteland) | |||
Beeldsensor | CMOS | |||
Pixel | 0,3 MP~48 MP | |||
Sollicitatie | Gezichtsherkenning, biometrie, detectie van levende lichamen, AI machine vision, voertuig, UAV, zelfbedieningsterminal, beeldoverdracht, scannen van streepjescodes, infrarooddetectie, smart home, beveiligingsmonitoring, bewegingscamera, industrie en andere gebieden | |||
Sensormodel | DVP, MIPI, CSI, USB, USB2.0, SUB3.0 | |||
Functie | Autofocus, weinig licht, globale belichting, sterrenlicht, supersterrenlicht Brede dynamische HDR, JPEG, YUV |
