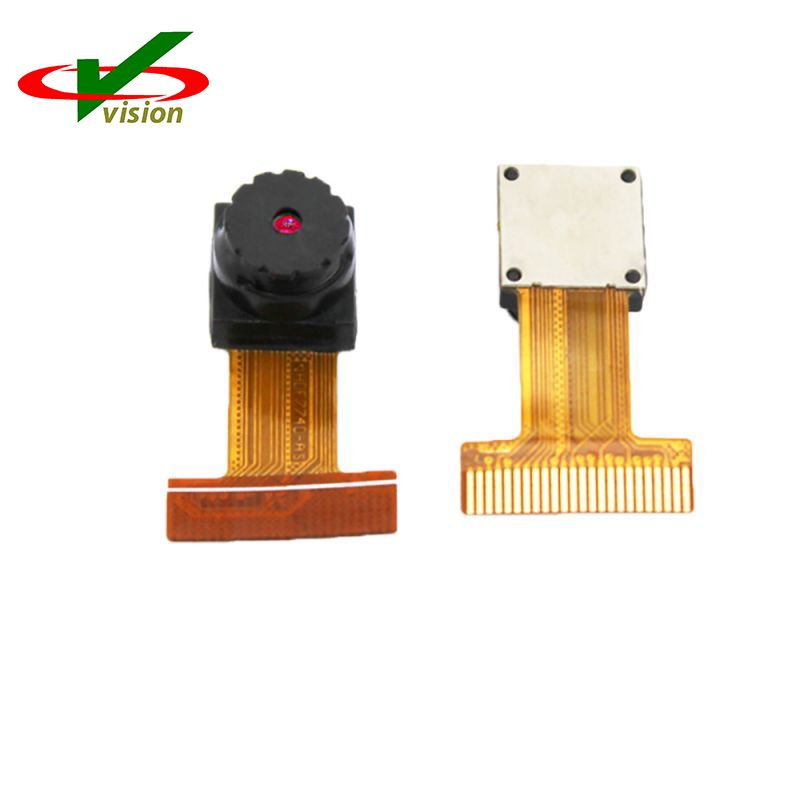

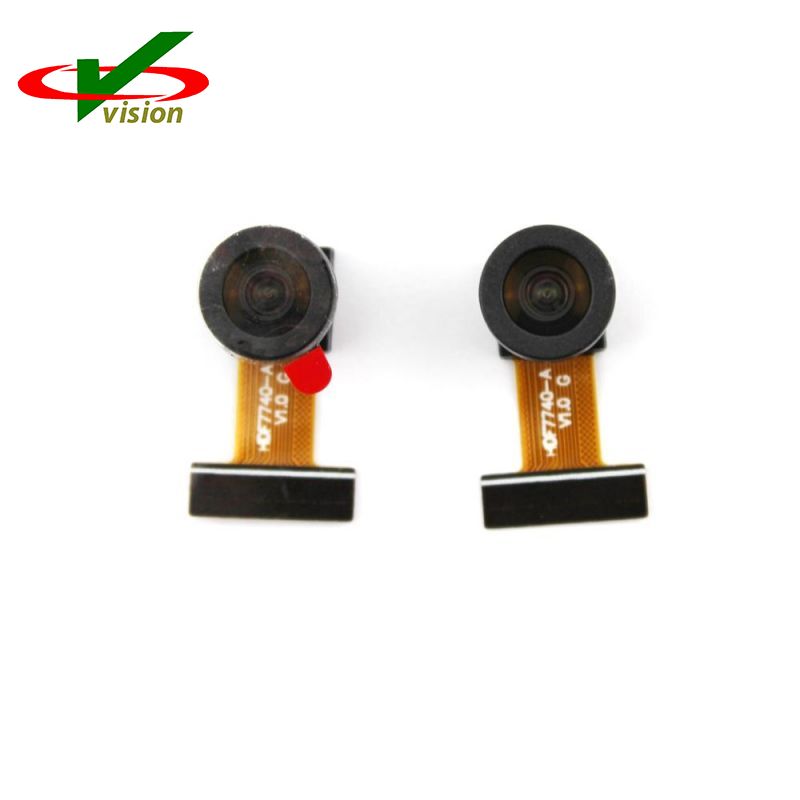

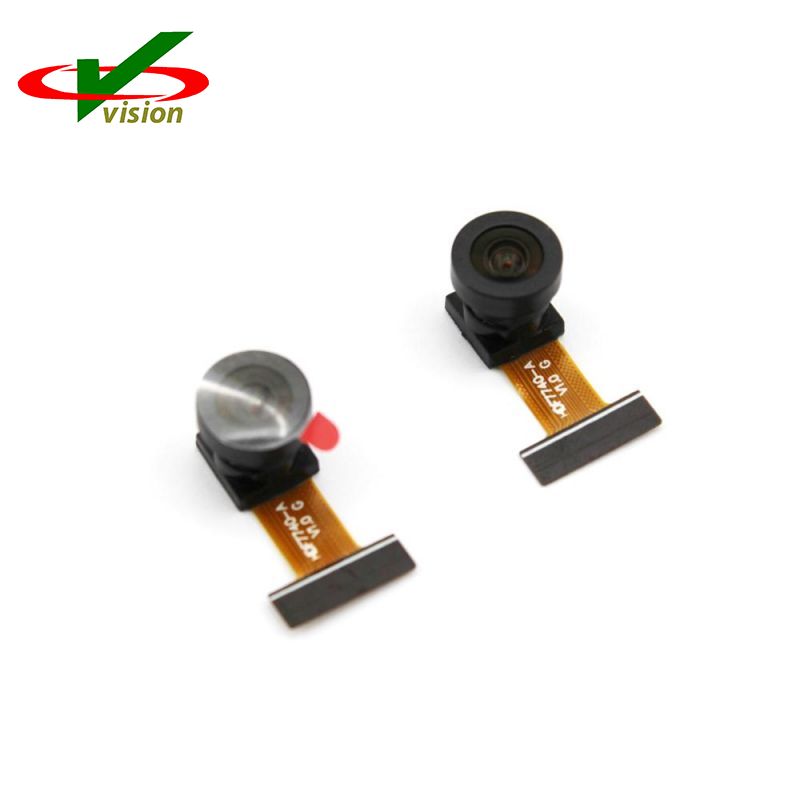

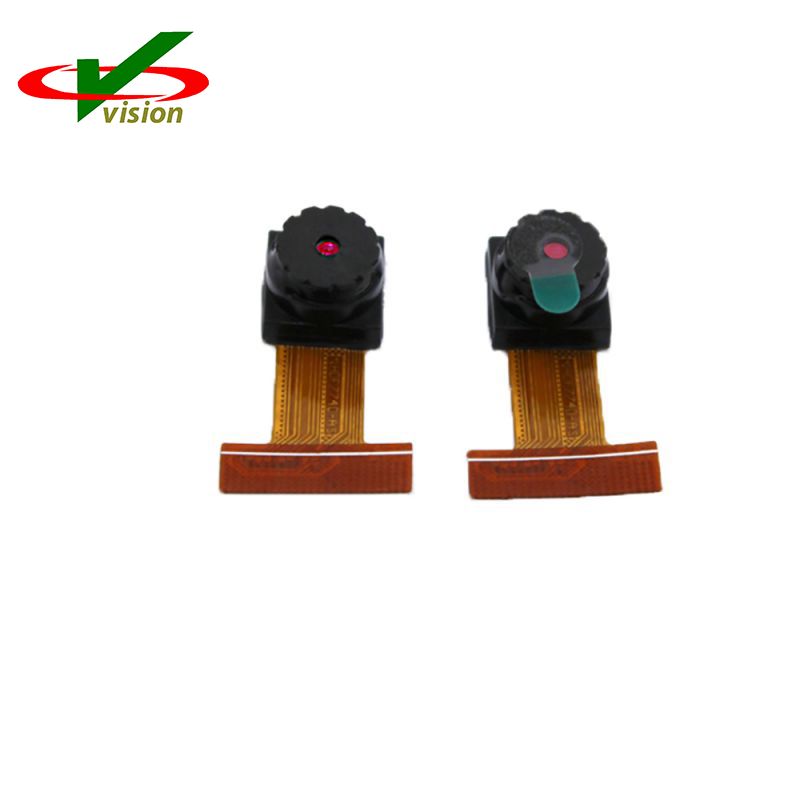

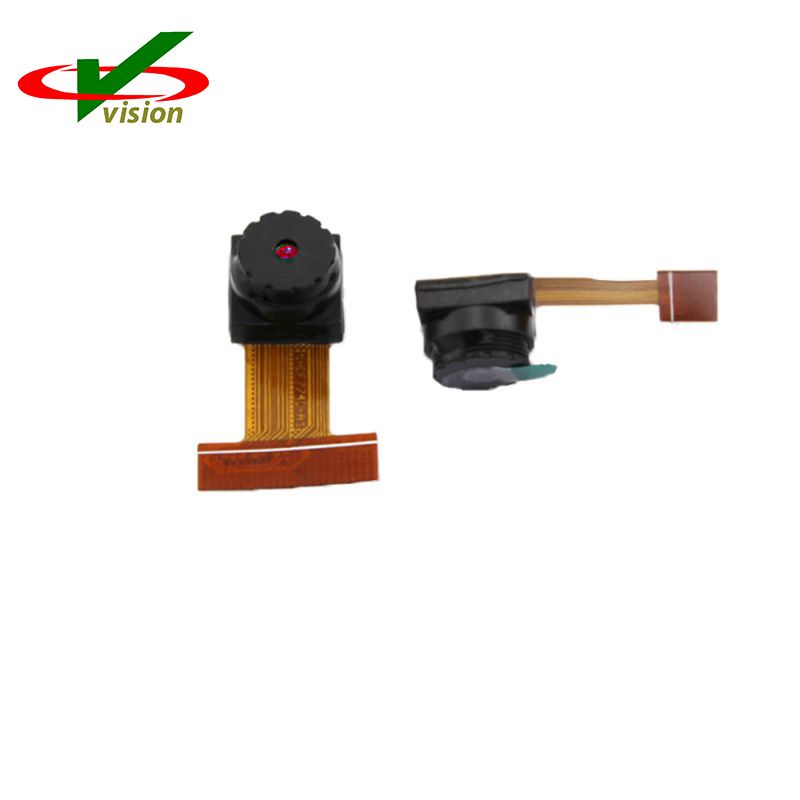

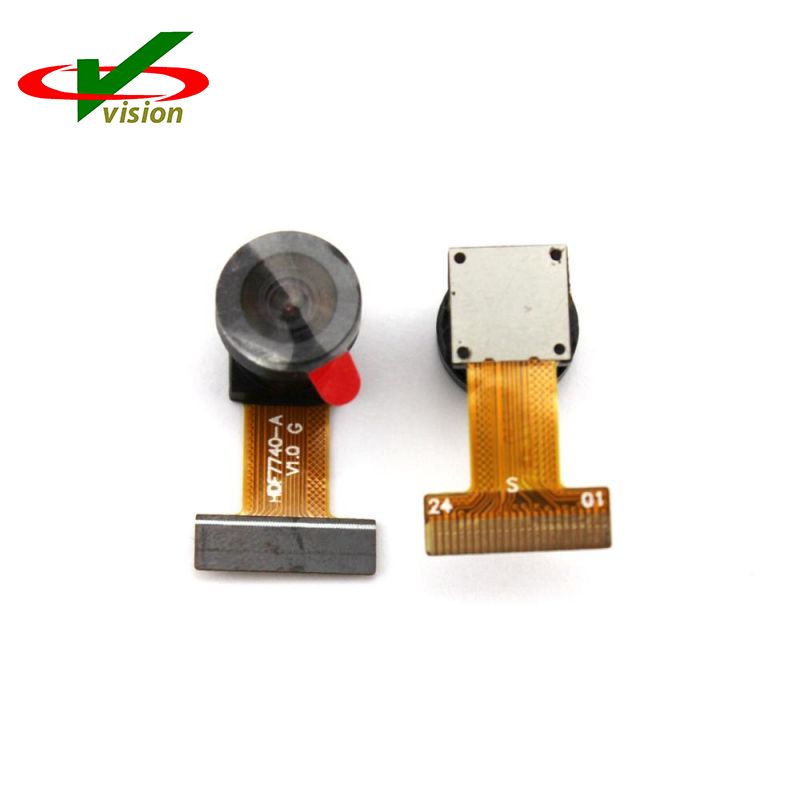

De Low Light Camera Module OV7740 is een laag vermogen, zeer gevoelige VGA CMOS-beeldsensor die de volledige functionaliteit van een VGA-camera met één chip biedt in een klein formaat.De Low Light Camera Module OV7740 kan werken met 60 frames per seconde (fps) in VGA-resolutie en 120 fps in QVGA-resolutie met volledige gebruikerscontrole over beeldkwaliteit, opmaak en uitvoergegevensoverdracht.
Cameramodule voor weinig licht OV7740 ondersteunt een parallelle poort voor digitale video en biedt full-frame, sub-sampled, windowed of geschaalde 8-bit/10-bit RAW RGB- en 8-bit YUV-beelden.
Arraygrootte: 656 x 488
Stroomvoorziening:
kern: 1,5 VDC ± 5%
analoog: 3,3V ± 5%
I/O: 1,7 ~ 3,47 V
Temperatuurbereik: in bedrijf: -30° C tot 70°C
Stabiel beeld: 0° C tot 50° C
Uitvoerformaat: – 8-/10-bit onbewerkte RGB-gegevens – 8-bit YUV
Lensgrootte: 1/5"
Ingangsklokfrequentie: 6 ~ 27 MHz
Maximale beeldoverdrachtsnelheid:
VGA (640x480): 60 fps
QVGA (320 x 240): 120 fps
gevoeligheid: 6800 mV/(Lux-sec)
Maximaal belichtingsinterval: 502 x tROW
Pixel size: 4.2 μm x 4.2 μm
Beeldgebied: 2755,2 μm x 2049,6 μm
Afmetingen verpakking: 4185μmx4345μm
1. ondersteuning voor uitvoerformaten: RAW RGB en YUV
2. ondersteuning voor beeldformaten: VGA, QVGA, CIF en elk kleiner formaat
3. ondersteuning voor annulering van zwarte zon
4. ondersteuning voor interne en externe framesynchronisatie
5. standaard SCCB seriële interface
6. parallelle uitgangsinterface voor digitale videopoort (DVP).
7. ingebed eenmalig programmeerbaar (OTP) geheugen
8. Op de chip ingebouwde fasevergrendelingslus (PLL) ingebedde 1,5 V-regelaar voor kern
