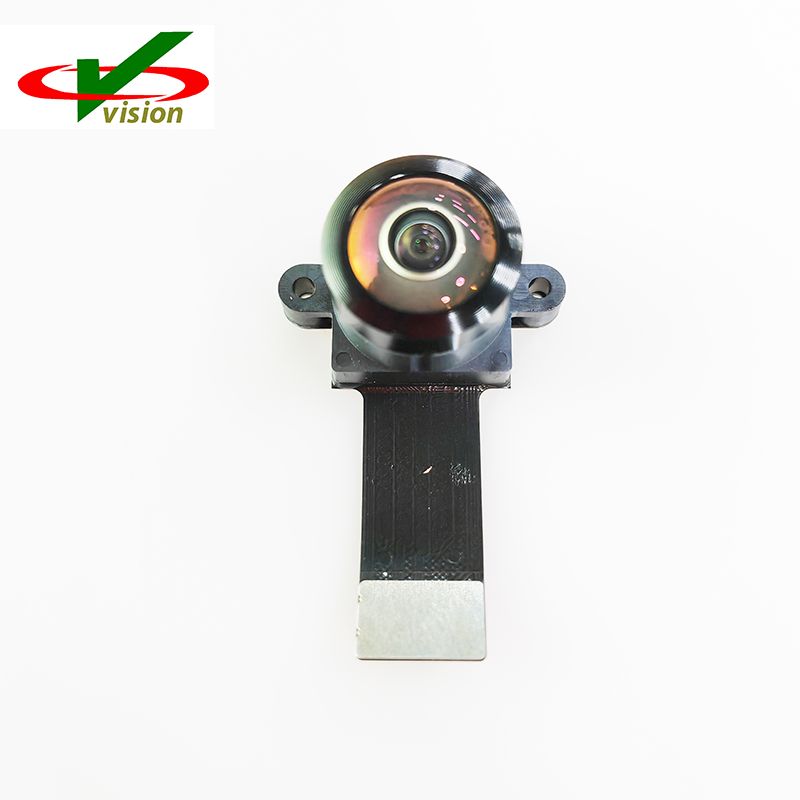

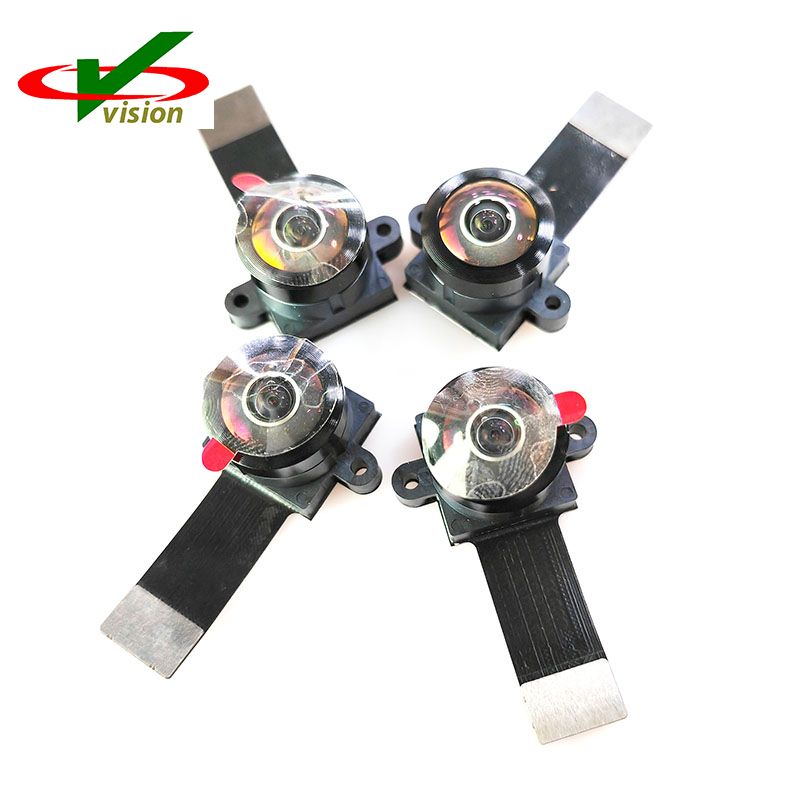

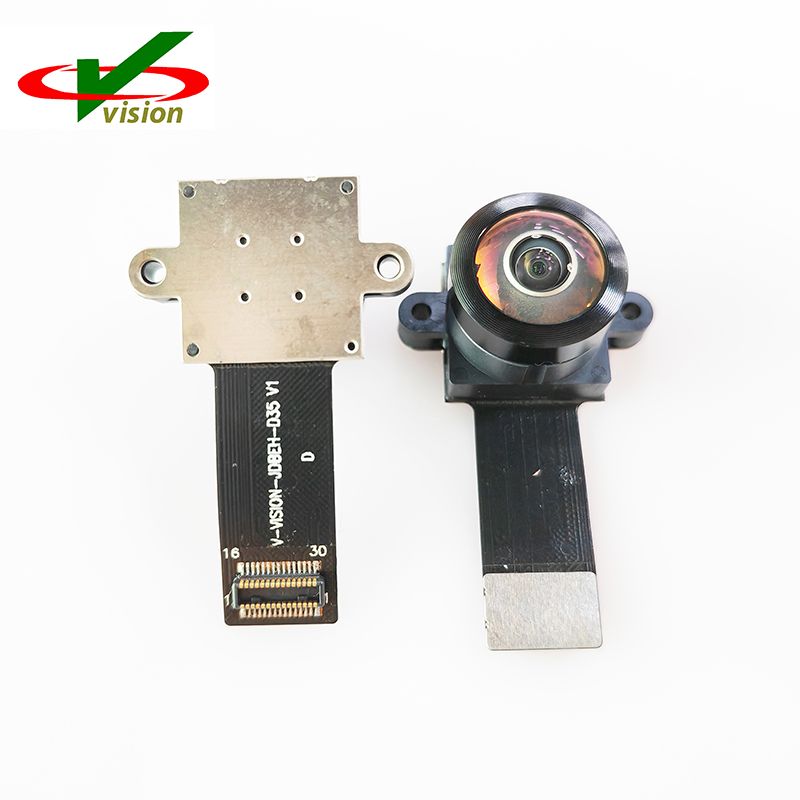

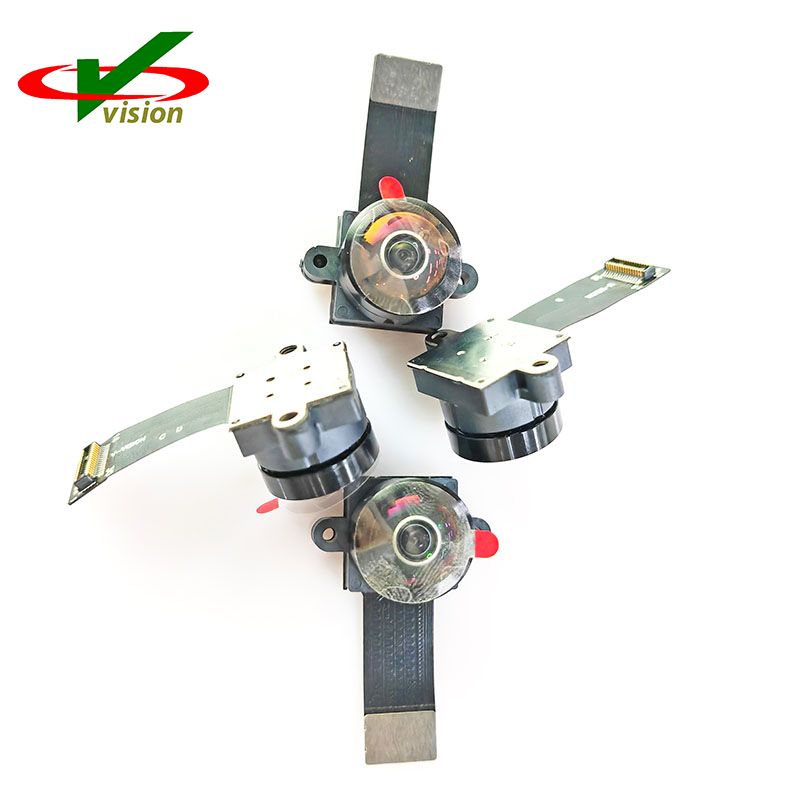

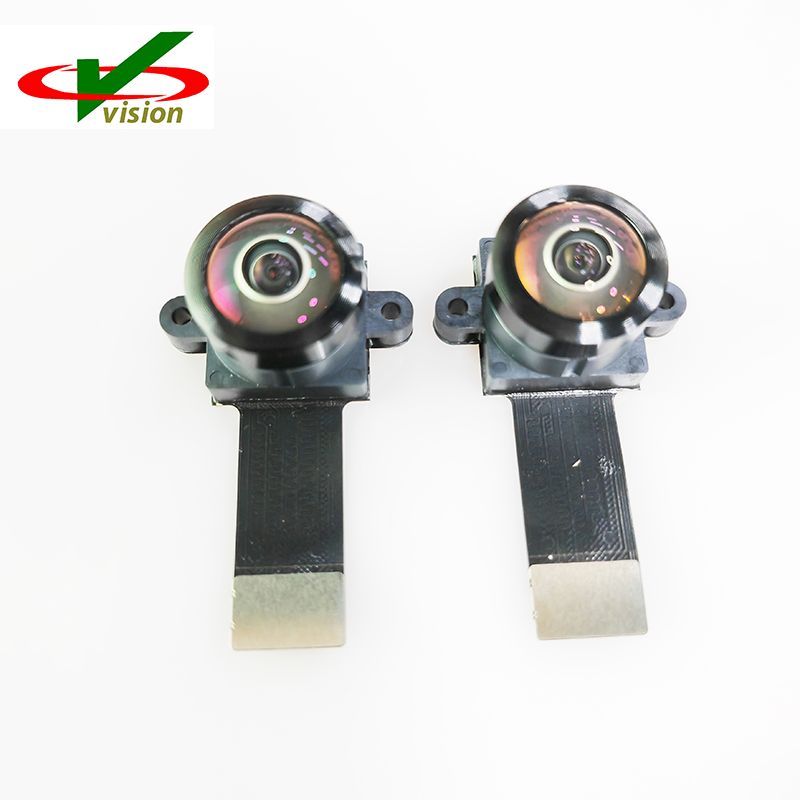

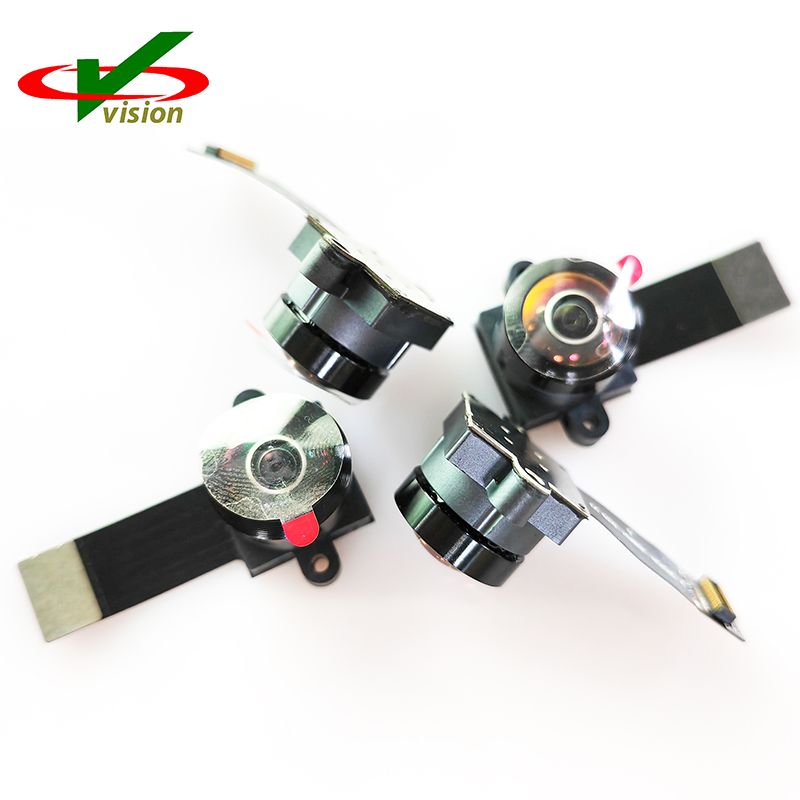

De Global Shutter Camera Sensor Module AR0144 is een 1/4-inch 1,0 Mp CMOS digitale beeldsensor met een actieve pixelarray van 1280H x 800V.
Global Shutter Camera Sensor Module AR0144 bevat een nieuw innovatief globaal sluiterpixelontwerp dat is geoptimaliseerd voor nauwkeurige en snelle opname van bewegende scènes. De sensor produceert heldere beelden met weinig ruis, zowel bij weinig licht als bij helder licht.
Global Shutter Camera Sensor Module AR0144 bevat geavanceerde camerafuncties zoals automatische belichtingsregeling, vensters, rij-skip-modus, kolom-skip-modus, pixel-binning en zowel video- als enkele frame-modi.
• Superieure prestaties bij weinig licht en IR
• HD-video (720p60)
• 2-baans MIPI of parallelle data-interface
• Automatische zwartniveaukalibratie (ABLC)
• Programmeerbare bediening voor Region Of Interest (ROI)
• Horizontale en verticale spiegeling, windowing en pixelbinning
• Automatische belichtingsregeling op chip voor elke programmeerbare ROI
• 5x5 Statistische engine voor elke programmeerbare ROI
• Flexibele bediening voor het overslaan van rijen en kolommen
• On-chip slave- of triggermodus voor synchronisatie
• Ingebouwde flitserbediening
• Op chip Phase Lock-lus (PLL)
• On-chip slave- of triggermodus voor synchronisatie
| Parameter | Typische waarde |
| Optisch formaat | 1/4 inch (4,5 mm) |
| Actieve pixels | 1280H x 800V = 1,0 Mp |
| Pixelgrootte | 3,0 µm |
| Kleurfilterarray | RGB Bayer of Monochroom |
| Type sluiter | Globale sluiter |
| Ingangsklokbereik | 6 – 64 MHz |
| Uitgangspixelklok (maximaal) | 74,25 MHz |
| Uitvoer | Seriële MIPI, 2-baans |
| Parallelle 12-bits | |
| Frame rate | Volledige resolutie 60 fps |
| 720p 66 fps | |
| Responsiviteit | Monochroom 3,6 V/lux-sec |
| Kleur 3,1 V/lux-sec | |
| Voedingsspanning | I/O 1,8 of 2,8 V |
| Digitaal 1,2 V | |
| Analoog 2,8V | |
| Bedrijfstemperatuur | –40°C tot +85°C (omgevingstemperatuur) |
| –40°C tot +105°C (verbinding) | |
| Pakket opties | 5,6 x 5,6 mm 69-ball CSP |
| Maak die bloot |
• Streepjescodescanner
• Gebaarherkenning
• 3D-scannen
• Positionele tracking
• Irisscannen
• Augmented reality
• Virtuele realiteit
• Biometrie
• Machinevisie
