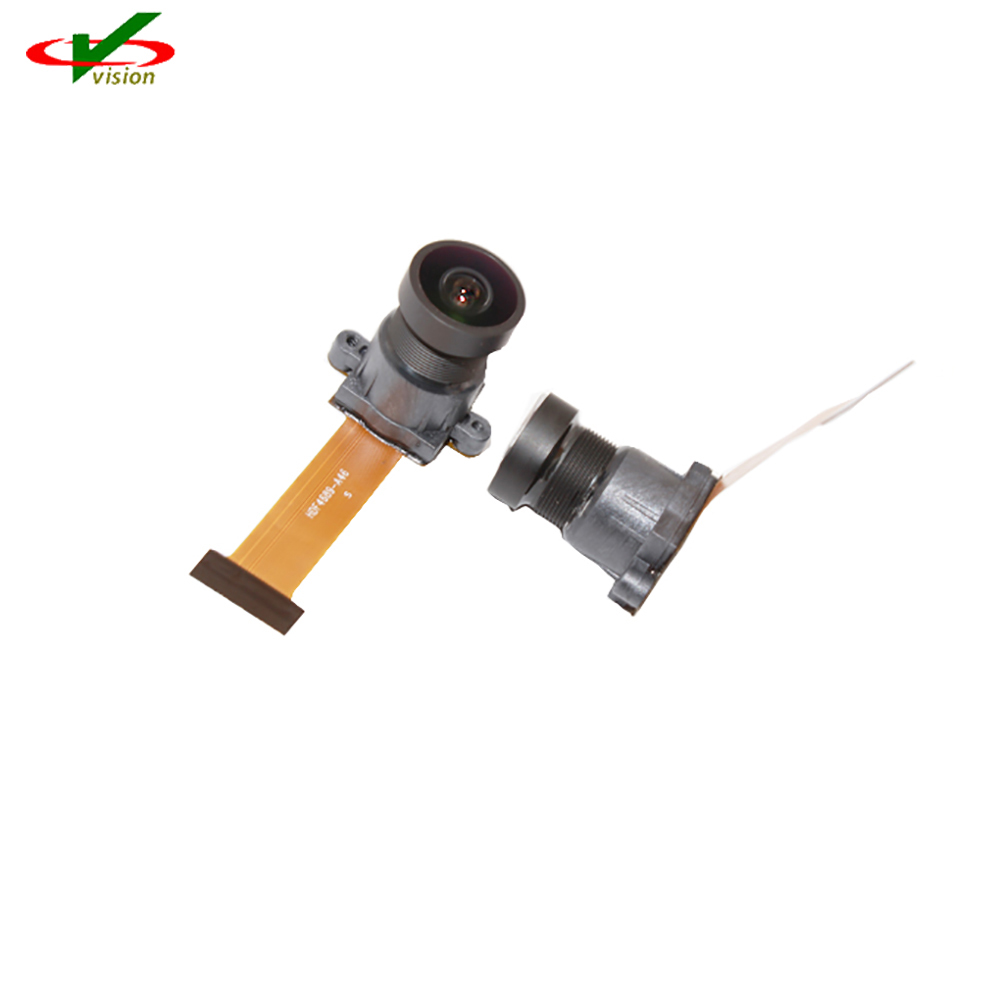

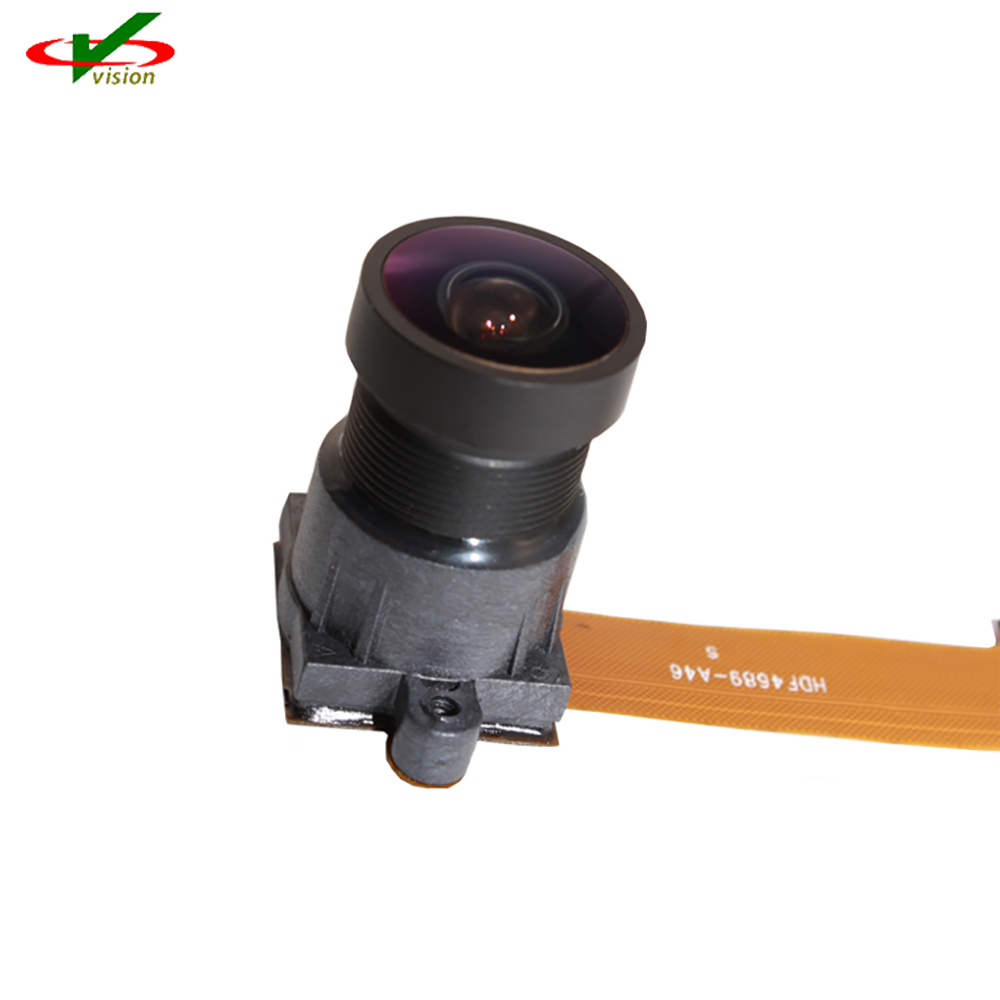

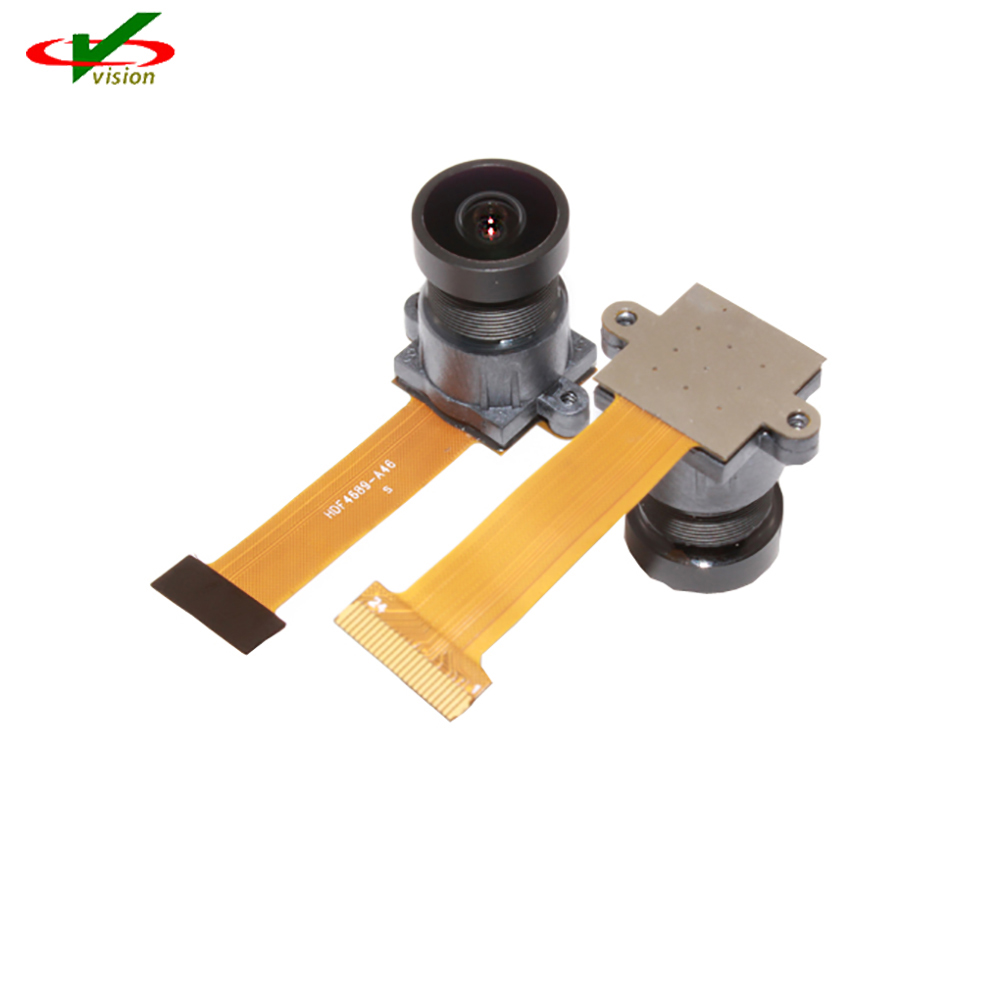

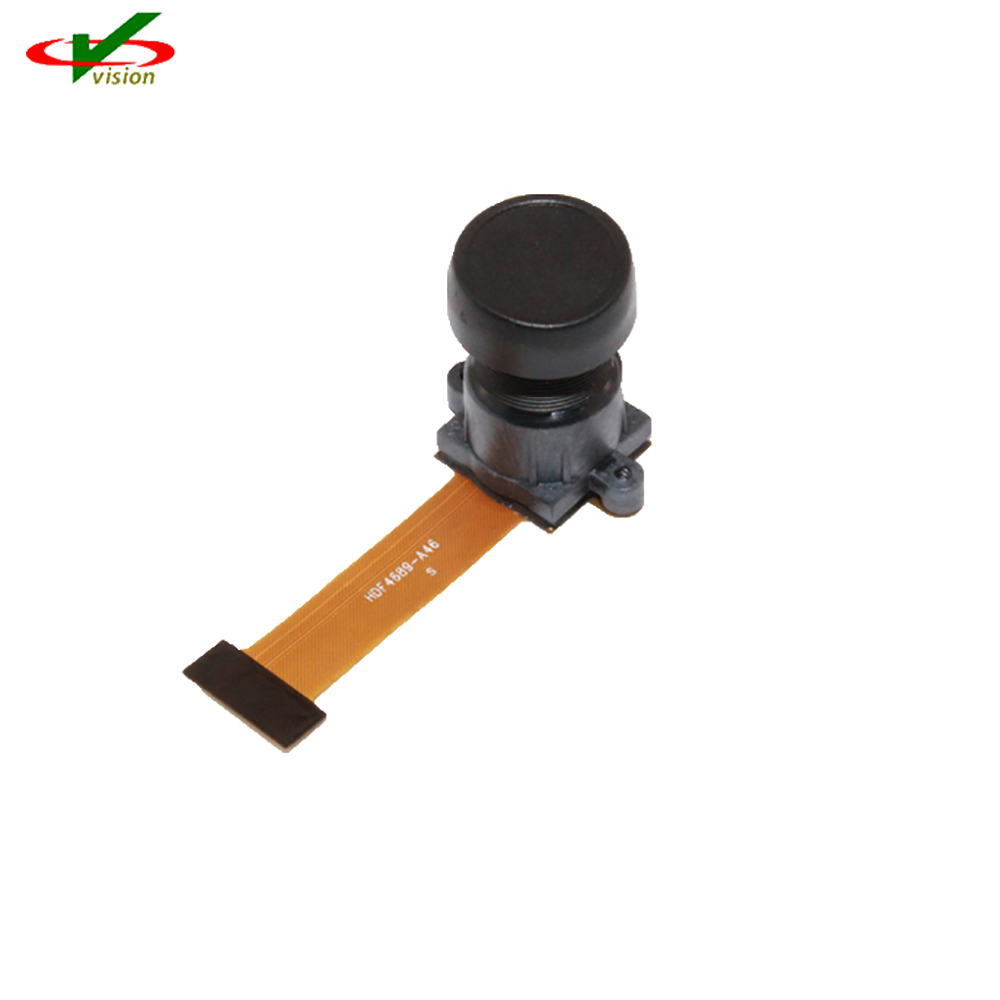

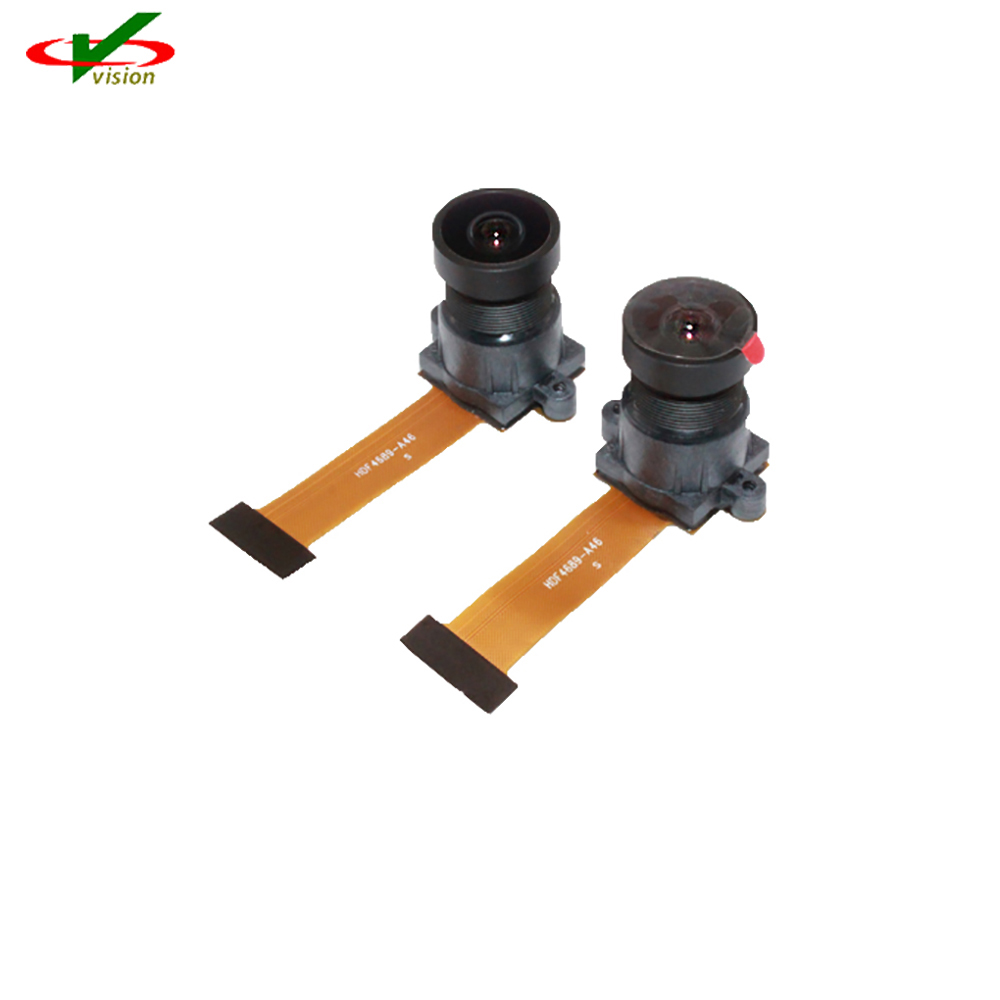

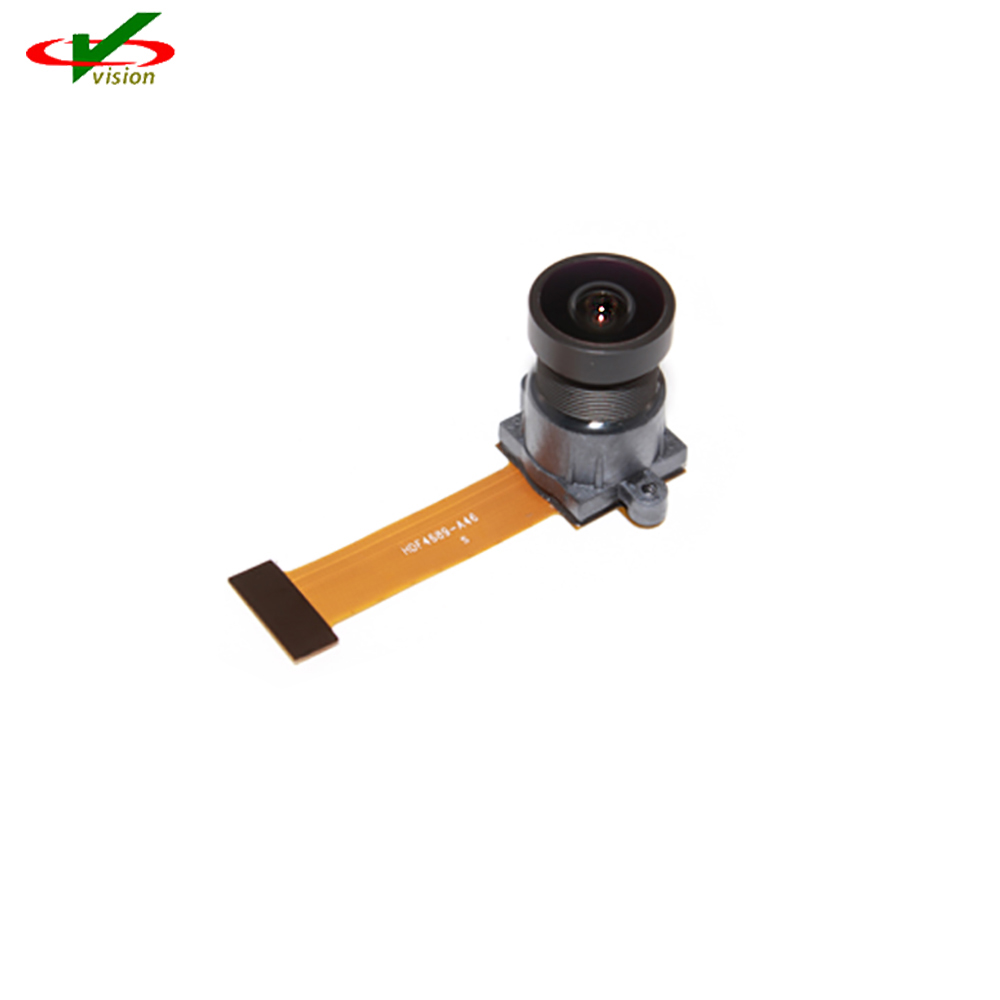

De 4MP 2K MIPI-camerasensormodule beschikt over een snelle 4-baans MIPI seriële uitgangsinterface om de vereiste hoge gegevensoverdrachtsnelheid te vergemakkelijken. De ov4689 is verkrijgbaar in een chipschaalpakket (csp).
Hoge framesnelheid 4MP 2K MIPI-camerasensormodule heeft een uitstekende gevoeligheid bij weinig licht en een hoog dynamisch bereik voor beveiligingstoepassingen.
De 4MP 2K MIPI-camerasensormodule is een hoogwaardige 4-megapixelcamerachipsensor in een native 16:9-formaat, ontworpen voor de volgende generatie bewakings- en beveiligingssystemen. De sensor maakt gebruik van een geavanceerde OmniBSITM-2-pixel van 2 micron voor de beste gevoeligheid bij weinig licht in zijn klasse en een hoog dynamisch bereik (HDR).
● automatische zwartniveaukalibratie (ABLC)
● programmeerbare bedieningselementen voor framesnelheid, spiegelen en filmen, bijsnijden en vensteren
● statische defecte pixelannulering
● ondersteunt uitvoerformaten: 10-bits RAW RGB (MIPI)
● ondersteunt horizontale en verticale subsampling
● ondersteunt afbeeldingsformaten: 4Mpixel, 3Mpixel, EIS1080p, 1080p, EIS720p
● snelle modusomschakeling
● ondersteuning voor 2x2binning, 4x4binning, herbemonsteringsfilter
● standaard seriële SCCB-interface
● tot 4-baans MIPI seriële uitgangsinterface
● ingebed 4K-bits eenmalig programmeerbaar (OTP) geheugen voor identificatie van onderdelen, enz.
● twee fasevergrendelingslussen (PLL's) op de chip
● programmeerbare I/O-drive-mogelijkheden
●ingebouwde temperatuursensor
● IP-camera's
● Sportcamera's
● Automobiel
Actieve arraygrootte | 2688 x 1520 | |
Stroomvoorziening | kern | 1,1~1,3V |
analoog | 2,6~3,0V | |
IO | 1,7~3,0V | |
Energiebehoeften | actief | 163mA(261mW) |
stand-by | 1mA | |
XSUITSLUITEN | <10μA | |
Temperatuurbereik | operationeel | -30℃ tot +85℃ |
stabiel beeld | 0℃tot +50℃ | |
Uitvoerformaten | 10-bits RAW | |
Lensgrootte | 1/3" | |
Ingangsklokfrequentie | 6~64 MHz | |
Maximaal beeld overdrachtssnelheid |
2688x1520 | 90 fps |
1280x720 | 180 fps | |
1920x1080 | 120 fps | |
672x380 | 330 fps | |
Gevoeligheid | 1900mV/lux-sec | |
Scanmodus | progressief | |
Pixelgrootte: | 2 μm x 2 μm | |
Afbeeldingsgebied | 5440 μm x 3072 μm | |
Pakketafmetingen | 6630 μm x 5830 μm |
