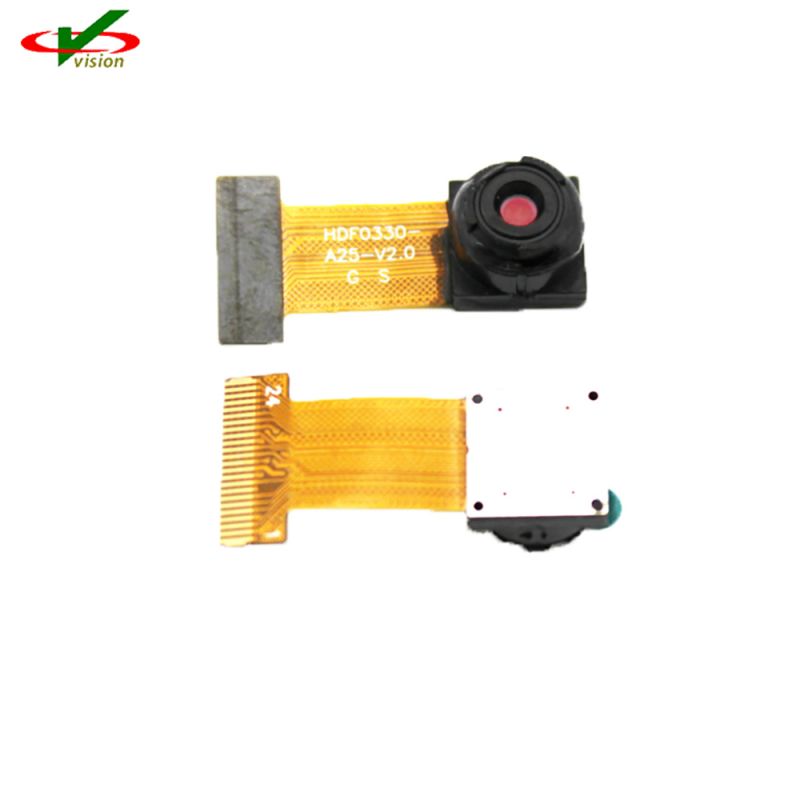

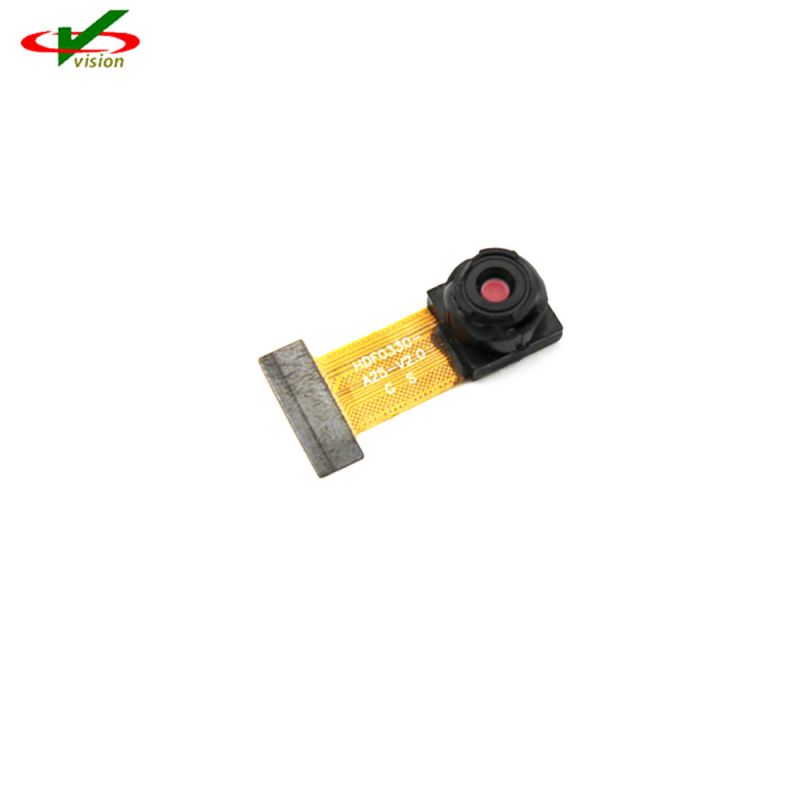

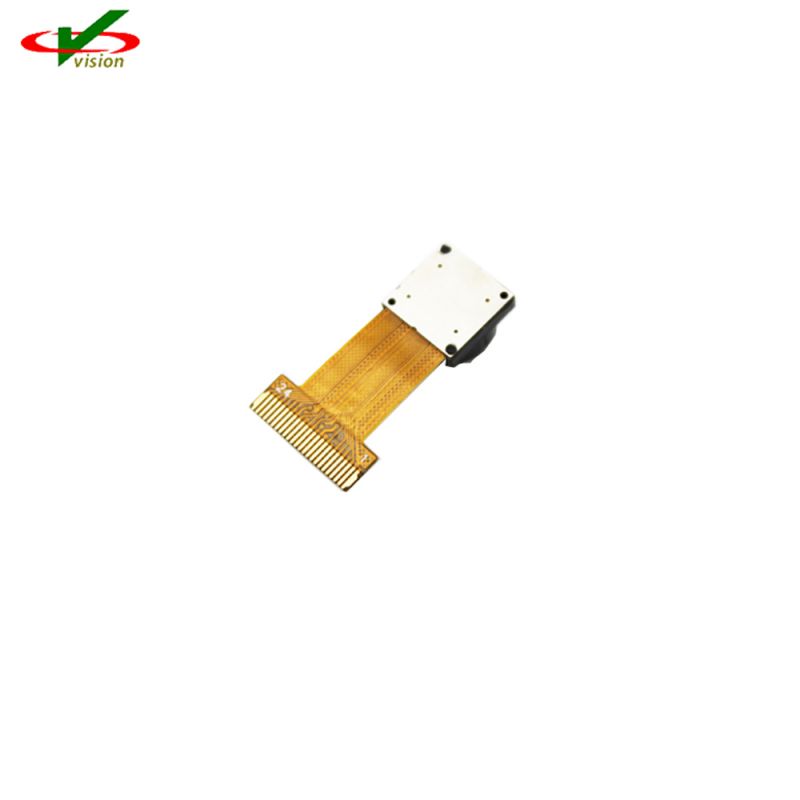

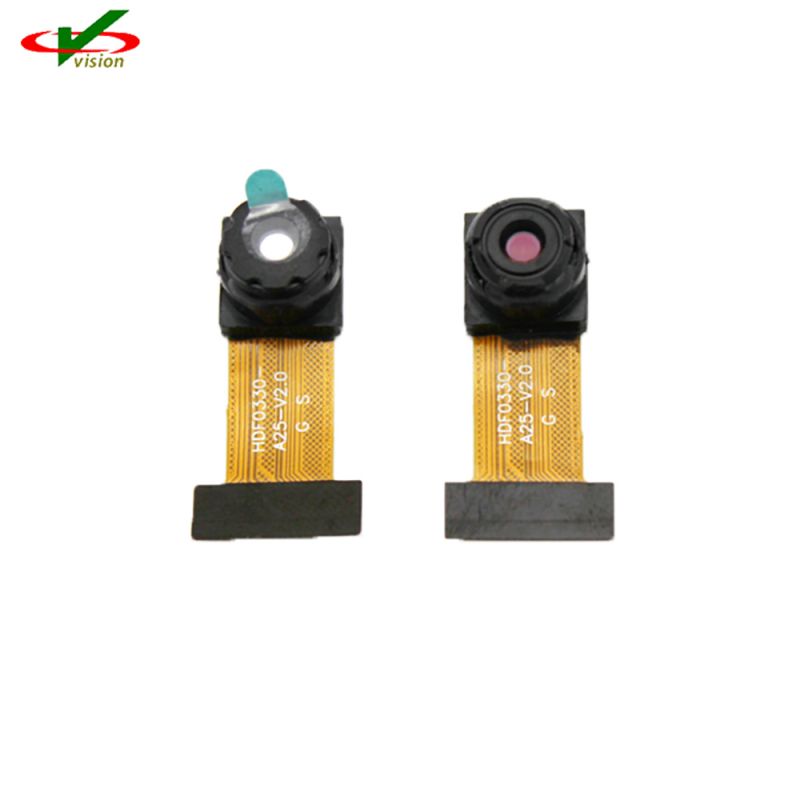

De 24PIN DVP CMOS-cameramodule AR0330 bevat geavanceerde camerafuncties op de chip, zoals venstering, spiegeling, subsamplingmodi voor kolommen en rijen en snapshotmodi.
Aptina's 24PIN DVP CMOS-cameramodule AR0330 is een 1/3-inch CMOS digitale beeldsensor met een actieve pixelarray van 2304Hx1536V.
De 24PIN DVP CMOS-cameramodule AR0330 ondersteunt digitale stilstaande beelden met 3,15 megapixels (2048H x 1536V) en een digitale videomodus van 1080p30+20% EIS (2304H x 1296V).
• 1080P 30 high-definition digitale videocamcorder
• Webcamera's en camera's voor videoconferenties
• Beveiliging
• 2,2 µm pixel met Aptina™ A-Pix™-technologie
• Superieure prestaties bij weinig licht
• 3,4 MP (3:2) en 3,15 MP (4:3) stilstaande beelden
• Ondersteuning voor externe mechanische sluiter
• Ondersteuning voor externe LED- of Xenon-flitser
• Data-interfaces: seriële MIPI- of parallelle interface met twee rijstroken
• On-chip fasevergrendelde lus-oscillator (PLL).
• Geïntegreerde positiegebaseerde kleur- en lensschaduwcorrectie
• Eenvoudige tweedraads seriële interface
• Automatische zwartniveaukalibratie
• 12 tot 10 bit A-Law-uitvoercompressie
• Slave-modus voor nauwkeurige framesnelheidscontrole en voor het synchroniseren van twee sensoren
| Belangrijkste parameters | Typische waarde | ||
| Optisch formaat | 1/3 inch (6,0 mm) | ||
| Gehele array: 6,09 mm | |||
| Stilstaand beeld: 5,63 mm (4:3) | |||
| HD-beeld: 5,82 mm (16:9) | |||
| Actieve pixels | 2304(H) x 1536(V): (gehele array): | ||
| 5,07 mm(H) x 3,38 mm(V) | |||
| 2048(H) x 1536(V) (4:3, stilstaand beeld) | |||
| 2304(H) x 1296(V) (16:9, sHD-modus) | |||
| Pixelgrootte | 2,2 μm x 2,2 μm | ||
| Kleurfilterarray | RGB-Bayer | ||
| Type sluiter | ERS en GRR | ||
| Ingangsklokbereik | 6 – 27 MHz | ||
| Uitgangsklok maximaal | 98 Mp/s (parallel of 2-baans MIPI) | ||
| Responsiviteit | 2,0 V/lux-sec | ||
| Energieverbruik | 1080P30 MIPI-modus: 282 mW. | ||
| 1080P30 parallelle modus: 252 mW | |||
| SNRMAX | 39dB | ||
| Dynamisch bereik | 69,5dB | ||
| Voedingsspanning | I/O/Digitaal | 1,7–1,9V (1,8V nominaal) of 2,4–3,1V (2,8V nominaal) |
|
| Digitaal | 1,7–1,9 V (1,8 V nominaal) | ||
| Analoog | 2,7–2,9V | ||
| Bedrijfstemperatuur (splitsing) -TJ |
–30°C tot +70°C | ||
| Pakket opties | 6,28 mm x 6,65 mm CSP | ||
